Con un diseño de alta rigidez, el torno CNC W7-8CYDWI cuenta con un eje Y interpolado, un plato hidráulico de 8 pulgadas y un contrapunto reforzado. Su mejor aplicación es el mecanizado de piezas de eje largo. Permite torneado, fresado y mecanizado compuesto con una sola configuración. Este producto garantiza una buena concentricidad, una precisión estable y una alta productividad. Es una excelente opción para la producción en masa de productos largos y precisos en las industrias automotriz, hidráulica y de maquinaria.
Tabla de parámetros
| # | Parámetro | Unidad | W7-8CYDW Máquina herramienta de torneado y fresado con contrapunto de eje Y interpolado | |||
| 1 | Diámetro máximo de torneado | mm | Φ350 | |||
| 2 | Longitud máxima de mecanizado | mm | 550 | |||
| 3 | Diámetro máximo de giro sobre la cama | mm | Φ500 | |||
| 4 | Diámetro máximo de giro sobre el deslizamiento | mm | Φ220 | |||
| 5 | Diámetro de alimentación de la barra | mm | <Φ52 | |||
| 6 | Diámetro del husillo | mm | Φ66 | |||
| 7 | Velocidad máxima del husillo | RPM | 4500 | |||
| 8 | Desplazamiento del eje X | mm | 220 | |||
| 9 | Desplazamiento del eje Y | mm | 110 | |||
| 10 | Recorrido del eje Z | mm | 600 | |||
| 11 | Viaje de la contrafuerte | mm | 610 | |||
| 12 | Velocidad de alimentación rápida | m/min | 22 | |||
| 13 | Velocidad máxima de la herramienta accionada | RPM | 4000 | |||
| 14 | Voltaje (trifásico) | En | 380±10% | |||
| 15 | Frecuencia eléctrica | Hz | 50 | |||
| 16 | Fuerza | kW | 24 | |||
| 17 | Peso | kg | 4200 | |||
| 18 | Tamaño (Largo × Ancho × Alto) | mm | 3250 × 1700 × 1900 (sin incluir la cinta transportadora de virutas) | |||
| # | / | Tabla de configuración | ||||
| 1 | Sistema de control CNC | □ FANUC 0I-TF PLUS (3B) | ☐ Siemens 828D (Con función de torneado/fresado en taller) | ☐ SYNTEC 22 TB | ||
| Potencia nominal del husillo principal / Par motor del servomotor | ☐ 11 kW / 105 Nm (Husillo de correa) (Estándar) ☐ 15 kW / 143 Nm (Husillo de correa) (Opcional) ☐ 15 kW / 95 Nm (Husillo del motor) (Opcional) | ☐ 12 kW / 115 Nm (Husillo de correa) (Estándar) ☐ 15 kW / 95 Nm (Husillo del motor) (Opcional) | ☐ 11 kW / 72 Nm (Husillo de correa) (Estándar) ☐ 15 kW / 98 Nm (Husillo de correa) (Opcional) ☐ 15 kW / 95 Nm (Husillo del motor) (Opcional) | |||
| Potencia nominal/par del subhusillo del servomotor | \ | \ | \ | |||
| Potencia/par nominal del servomotor en el eje X | 1,8 kW / 11 Nm | 2,2 kW / 12 Nm | 2,4 kW / 11,5 Nm | |||
| Potencia/par nominal del servomotor en el eje Y1 | 1,8 kW / 11 Nm | 2,2 kW / 12 Nm | 3,1 kW / 15 Nm | |||
| Potencia/par nominal del servomotor en el eje Z | 1,8 kW / 11 Nm | 2,2 kW / 12 Nm | 2,4 kW / 11,5 Nm | |||
| Potencia/par nominal del servomotor en el eje B | \ | \ | \ | |||
| Potencia nominal/par del servomotor de la herramienta accionada | 2,7 kW / 12 Nm | 3,6 kW / 22 Nm | 5,5 kW / 17,5 Nm (Motor refrigerado por agua) | |||
| 2 | \ | Marca | Tipo / Especificación | |||
| Primer huso | ☐ Husillo de correa LBIE (fabricado por HAOZHI) (Estándar) ☐ Husillo para correa KENTURN de Taiwán (opcional) ☐ Husillo motorizado Guangzhou HAOZHI (opcional) | ☐ A2-6 (Estándar) ☐ A2-6(65) (Diámetro del husillo: Φ79 mm; Diámetro de alimentación de la barra: <Φ65) (Opcional) ☐ A2-8 (Diámetro del husillo: Φ86 mm; Diámetro de alimentación de la barra: <Φ75, compatible con mandril de 10 pulgadas; se recomienda actualizar el motor) (Opcional) | ||||
| Segundo huso | \ | \ | ||||
Visualización de detalles
enjuagar
Esta máquina está construida con la torreta BMT55 de 12 posiciones de la marca taiwanesa TCSM como característica básica, lo que le brindará una rigidez muy alta, indexación rápida y una precisión muy estable. Se puede seleccionar una torreta de 15 posiciones según sus requisitos de trabajo. Está equipada con cabezales de potencia de 0° y 90°, lo que permite un torneado, fresado y procesamiento de materiales compuestos eficientes. Las estaciones adicionales ofrecen mayor flexibilidad, menor tiempo de inactividad para cambios de herramientas y mayor eficiencia de producción general.
Estructura
La bancada inclinada de hierro fundido HT300 está fabricada con una estructura de guías altas y bajas, que ofrece una excelente rigidez y resistencia a las vibraciones. Este diseño garantiza una excelente estabilidad y la capacidad de mantener la precisión de mecanizado incluso después de un mecanizado intenso y prolongado.
Nuestra gama de tornos CNC es altamente flexible. Consta de husillos mecánicos de gran rigidez, diseñados para minimizar las vibraciones y ofrecer una precisión excepcional. Incorporan rodamientos de alta precisión NSK de primera calidad, que garantizan un funcionamiento extremadamente preciso y una elevada estabilidad térmica, factores esenciales para un torno CNC de metal de alto rendimiento. Además, se puede optar por un husillo eléctrico para un rendimiento aún mejor. Este husillo permite un control de velocidad superior, ahorro de energía y una reducción del mantenimiento. Gracias a esta potente tecnología de husillo, nuestro equipo se adapta perfectamente a las necesidades de fabricación actuales y puede tener un impacto muy significativo en la mejora de la calidad del corte de agujeros, así como en el aumento de la productividad general en configuraciones de máquinas de contrapunto muy exigentes.
Huso
Nuestra gama de tornos CNC para metal cuenta con versátiles configuraciones de husillo mecánico de alta rigidez, diseñadas para producir vibraciones mínimas y lograr una ultraprecisión. Estos husillos están equipados con rodamientos de superprecisión NSK de alta calidad, que garantizan una excelente precisión de funcionamiento y estabilidad térmica, imprescindibles para cualquier torno CNC de alto rendimiento. Para mayor eficiencia, ofrecemos la opción de un husillo eléctrico que proporciona un mejor control de velocidad, ahorro de energía y menor mantenimiento. Esta potente tecnología de husillo hace que nuestros sistemas sean adecuados para la fabricación moderna, mejorando drásticamente la calidad del corte y la productividad en general, incluso en entornos de mecanizado de contrapunto muy exigentes.
Tornillo de avance
El sistema de transmisión de este sofisticado torno CNC para metal está diseñado con la máxima precisión, basándose principalmente en husillos de bolas de alta precisión y guías de rodillos de alta velocidad y gran resistencia. Esta configuración garantiza un control de movimiento muy fuerte y suave, una característica muy importante para el mejor rendimiento en cualquier operación de torno CNC para metal, especialmente al usar el eje Y interpolado para fresado descentrado. Ya sea una máquina de contrapunto independiente o parte de una línea de producción compleja, gracias a la mínima fricción y holgura, el mecanismo de accionamiento optimizado puede brindar una precisión constante y una mejor eficiencia de mecanizado para las operaciones complejas de torneado y fresado.
Riel guía del revestimiento
Al integrar guías lineales de alta rigidez con un recorrido optimizado, los ejes X y Z de este torno CNC de metal de última generación ofrecen baja resistencia y una precisión extremadamente exacta incluso a una velocidad de 22 m/min. Este diseño, repleto de las características de un torno CNC de metal moderno, además de aumentar considerablemente la eficiencia del trabajo, también ayuda a reducir el tiempo del ciclo de producción, especialmente cuando se utiliza el eje Y interpolado para contornos complejos. Este sistema es perfecto para entornos de producción de alto volumen donde la velocidad y la precisión son necesarias, ya que no solo admite el funcionamiento del contrapunto como una máquina independiente, sino que también se integra bien en una línea de producción multitarea, realizando así un posicionamiento rápido y un control de movimiento fluido.
Sobre nosotros
2007：La empresa se fundó y se dedica principalmente a la investigación y el desarrollo, la producción, las ventas y el servicio posventa de máquinas herramienta de torneado y fresado.
2009：Creamos la máquina herramienta de torneado y fresado con 4+4 herramientas motorizadas, la primera de su tipo en China.
2014：Se superó con éxito el desafío técnico de la máquina herramienta de torneado y fresado con eje Y interpolado.
2022：Se ha lanzado una máquina herramienta compuesta de torneado y fresado con doble husillo y doble torreta.
Hoy：Más de 15 años de experiencia en la industria, calificación de producción certificada, y nuestros servicios abarcan energía nuclear, aeroespacial, automotriz, electrodomésticos, etc., estamos buscando agentes en todo el mundo que puedan ayudarnos a llevar máquinas herramienta CNC chinas de alta calidad al mundo.
Maquinaria CNC de primera calidad
Aquí podrá ver modelos de nuestros equipos de mecanizado CNC más recientes, como centros de mecanizado de pórtico de gran formato, cabezales de fresado de precisión Okuma y sistemas de mecanizado de 5 ejes. Estas máquinas de vanguardia ofrecen gran rigidez, estabilidad y una precisión de mecanizado ultra alta, lo que permite el procesamiento eficaz de piezas grandes y complejas con requisitos de tolerancia muy estrictos. Gracias a la integración de los reconocidos sistemas de control e interfaces de operación fáciles de usar, son altamente adecuadas para la fabricación de maquinaria aeroespacial, automotriz, moldes y maquinaria pesada, lo que también garantiza un rendimiento fiable y una excelente eficiencia de producción en diversas aplicaciones industriales.

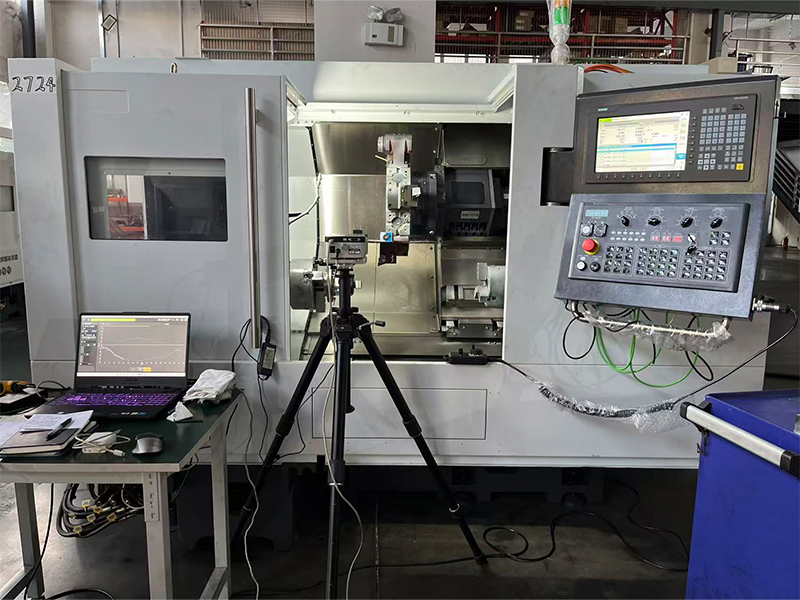

Interferómetro láser
Compensación de precisión

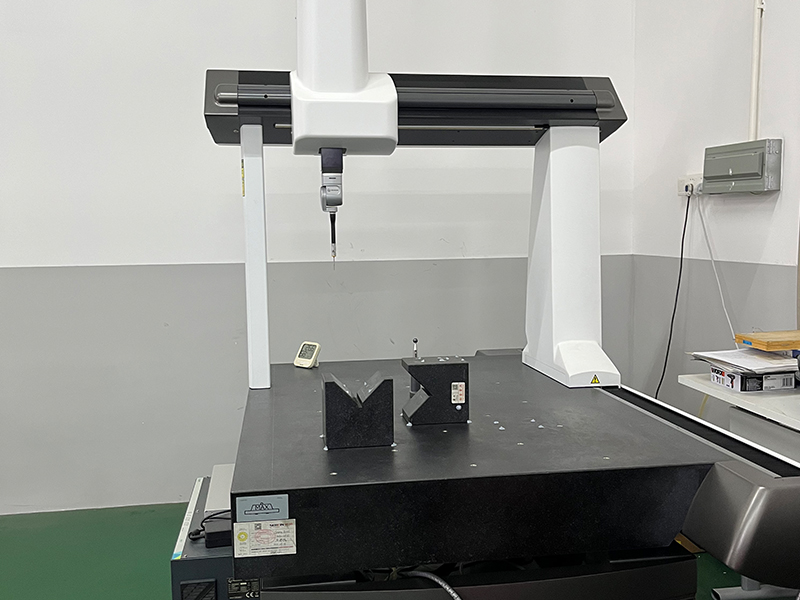

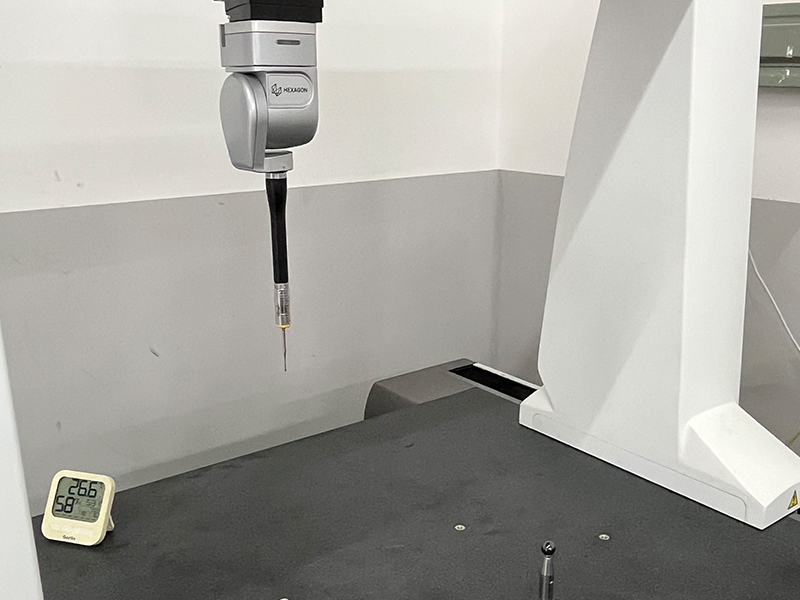

CMM
Detección de precisión

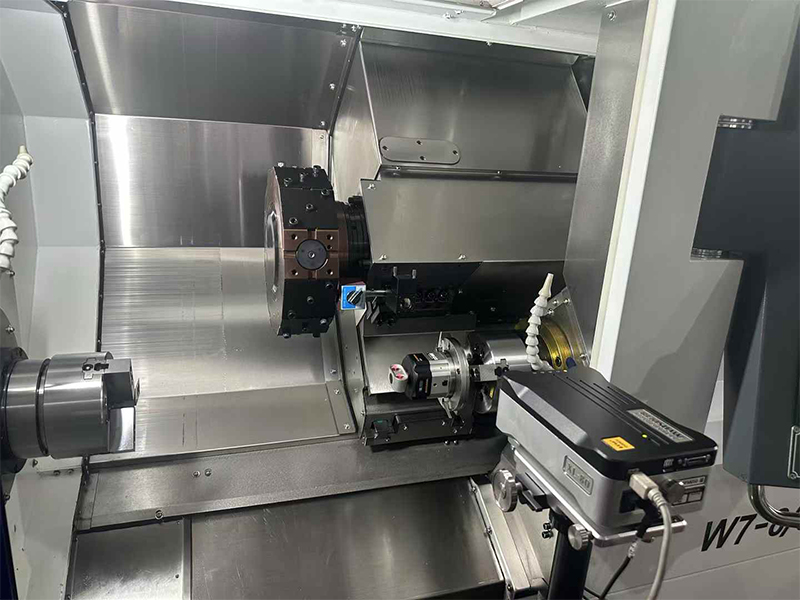

Nuestras máquinas herramienta CNC incorporan tecnología de interferometría láser de última generación para lograr una compensación de precisión óptima. La aplicación de mediciones y análisis de datos de alta precisión nos permite compensar eficazmente los errores de posicionamiento, geométricos y térmicos. Esta compensación es siempre precisa, estable y fiable durante un funcionamiento prolongado.
LBIE aplica un control de calidad integral. Para ello, diferentes equipos profesionales inspeccionan con gran rigor cada componente, sistema y proceso. Ofrecemos máquinas herramienta CNC que cumplen con los estándares de calidad internacionales, garantizando así la precisión y fiabilidad de su producción en todo momento.
CIMT 2025
Exposición de tornos CNC de LBIE

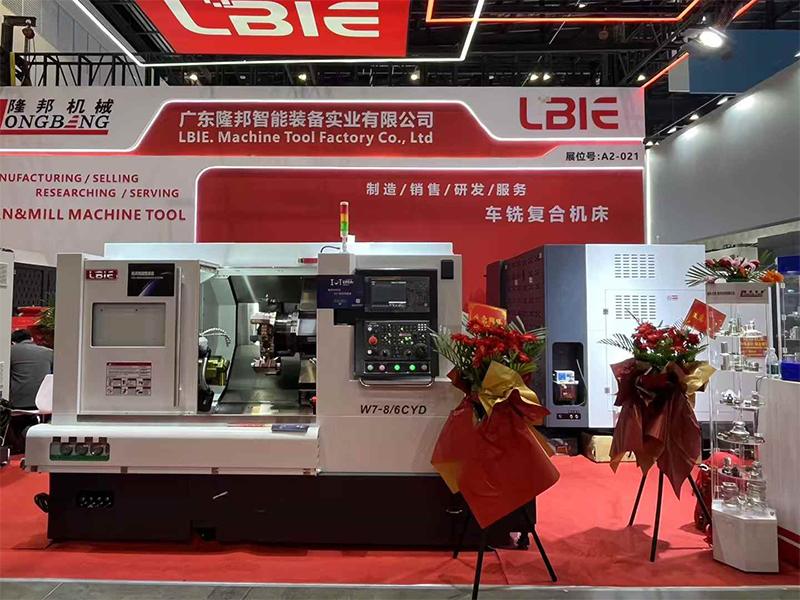

Torno de dos husillos
Los clientes visitaron nuestro stand.
Reseña de la exposición CIMT 2025 LBIE
METALURGIA 2025
"Metalurgia" Minsk, Bielorrusia
Exposiciones en el extranjero
Hemos exhibido nuestras máquinas herramienta CNC en varias ferias internacionales celebradas en Rusia, Bielorrusia, Malasia, Uzbekistán y otros países. Nuestra participación ha atraído una gran atención de clientes de todo el mundo.
1. Envoltura elástica
2. Envasado al vacío
3. Embalaje resistente de madera contrachapada
4. Parte superior impermeable
5. Paquete de mercancías del cliente
6. Buen paquete del cliente
Nuestro torno CNC está envuelto en un proceso de protección multicapa para garantizar que se entregue de forma segura.

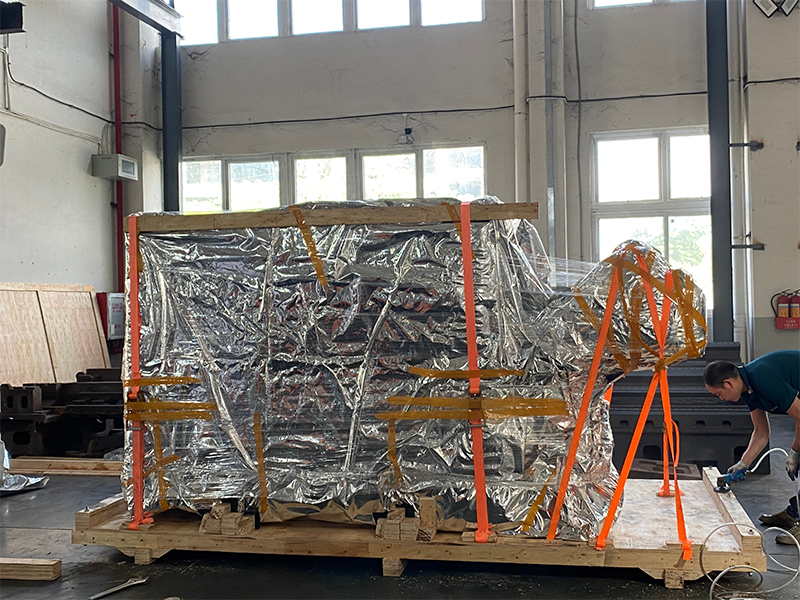

1. En primer lugar, el torno está completamente envuelto con film estirable para protegerlo del polvo y los arañazos.

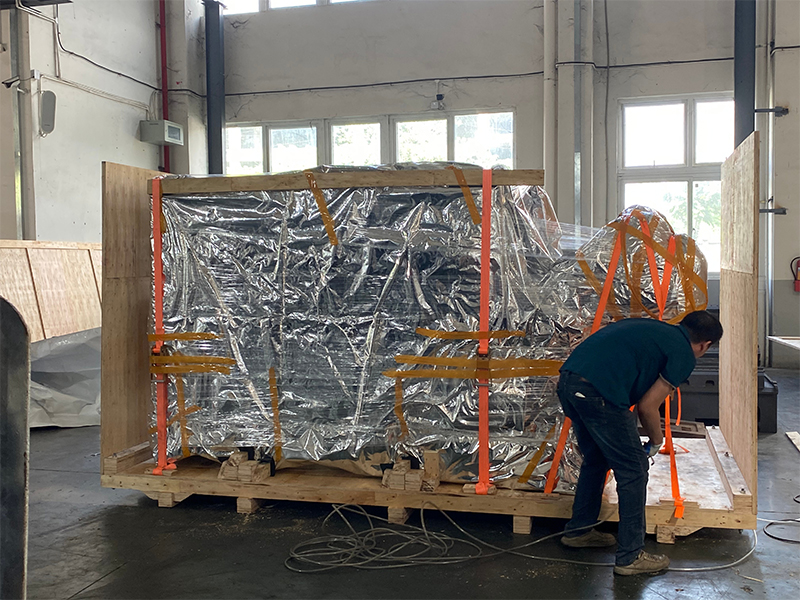

2. Para evitar la entrada de humedad durante el transporte, el torno se envasa al vacío.
3. A continuación, el torno se sujeta firmemente con correas para que no se mueva.

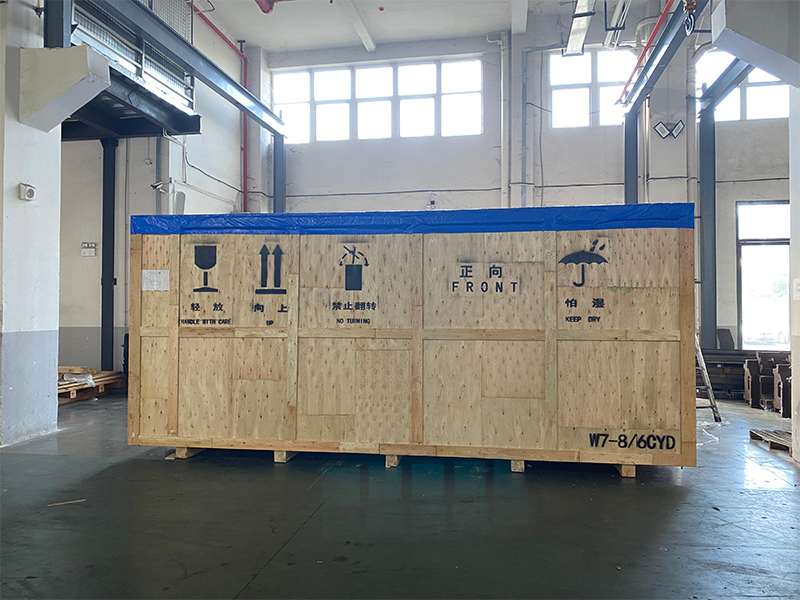

4. Finalmente, se empaqueta en una caja de madera contrachapada resistente.
